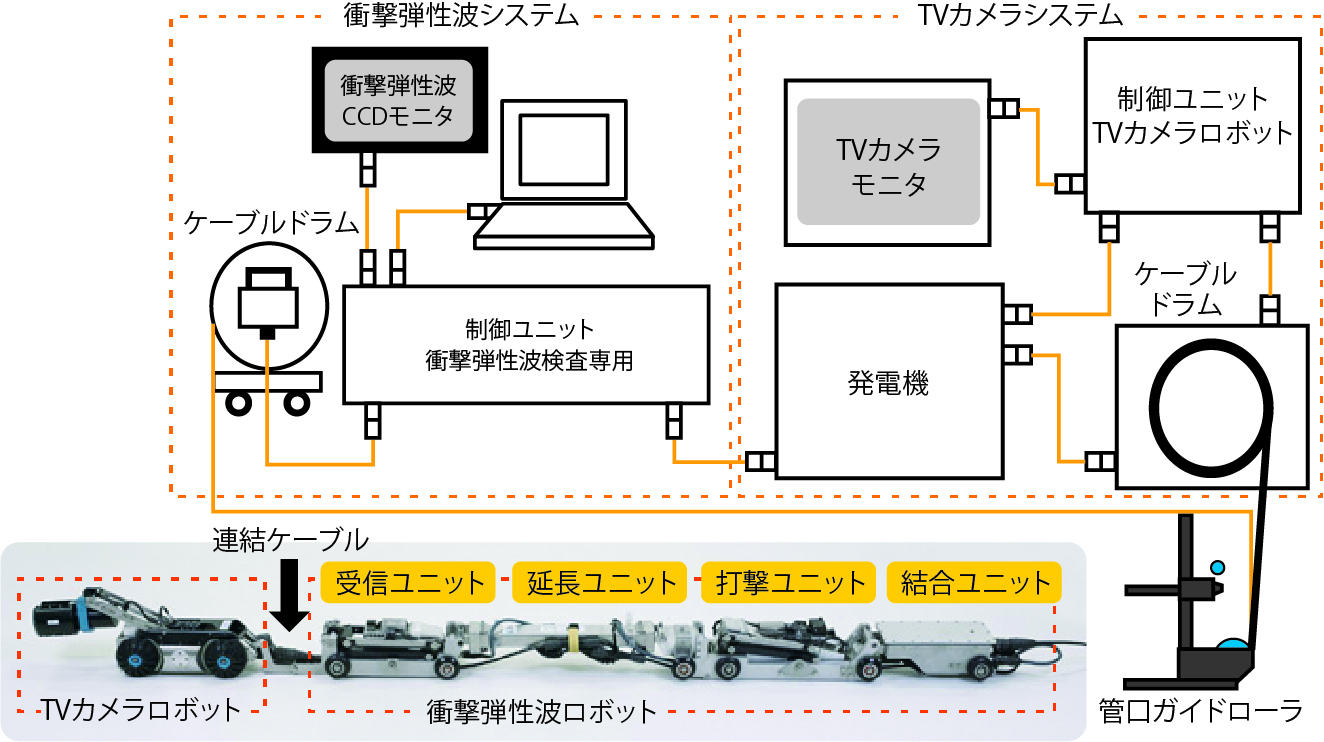

システム概要
衝撃弾性波検査法
特徴
非破壊・非開削での検査
- 管体に軽い衝撃を与え振動を受信します。
- 開削などを必要とせず管の状態を検査できます。
管の構造的な変状を定量的に推定
- 衝撃弾性波から得られる高周波成分比から仮想菅圧や仮想破壊荷重を定量的に推定できます。

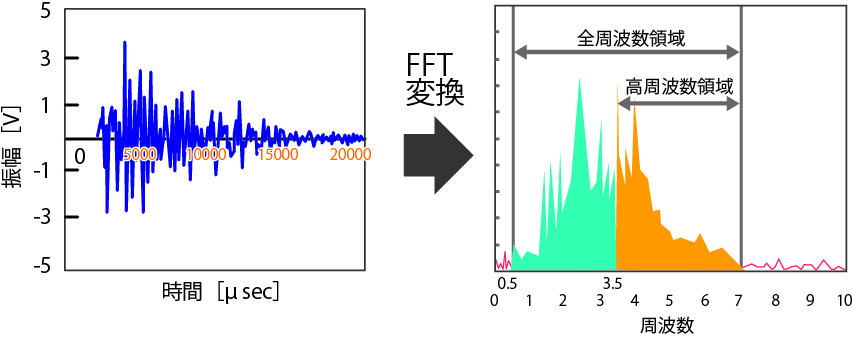

受信波形
周波数分布
高周波成分比(%)=3.5～7.0kHzまでの面積()/ 0.5～7.0kHzまでの面積(+)×100
