得られる定量的評価

衝撃弾性波検査法

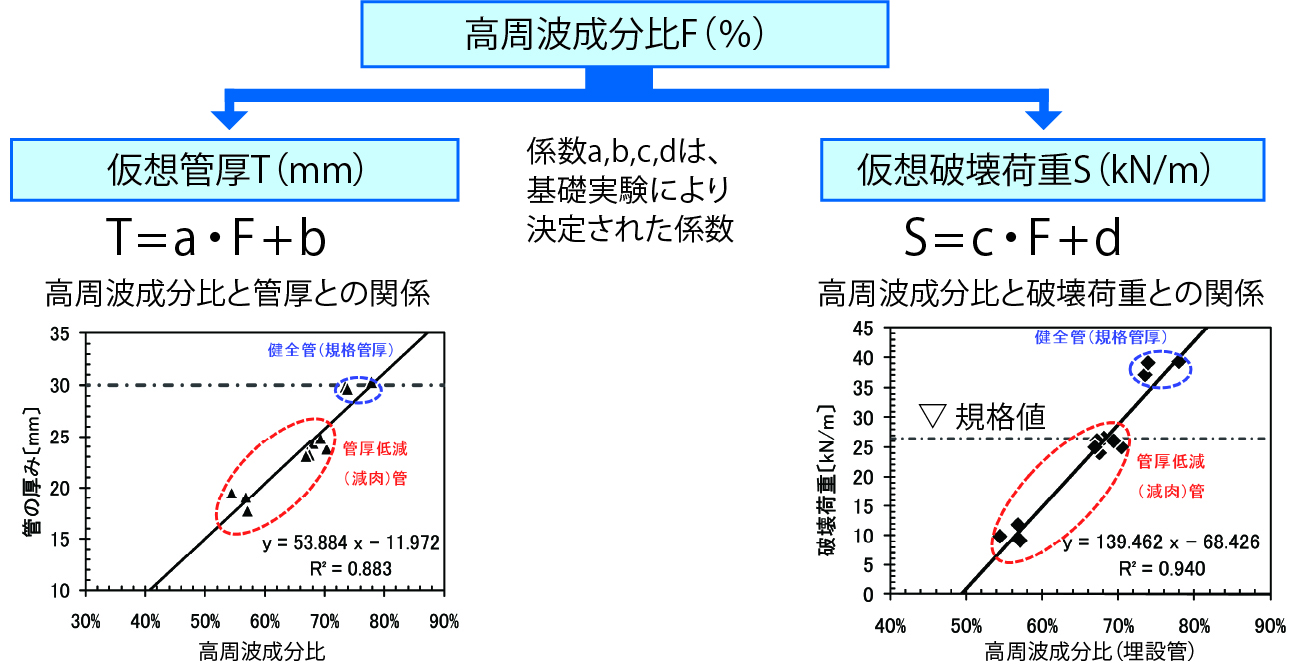

仮想管厚(mm)

推定される管厚

仮想破壊荷重(kN/m)

推定される破壊荷重

衝撃弾性波検査法による管の「健全度(%)」

仮想破壊荷重 / 企画破壊荷重(max 100%)

衝撃弾性波検査法による管の「安全度」

仮想破壊耐荷力 / 作用荷重

仮想破壊荷重値 / 破壊荷重規格値×100・・・・・・管1本ごとの評価

埋設管破壊耐荷力/ 作用荷重・・・・・・スパン全体の評価

管の破壊耐荷力:仮想破壊荷重及び仮想管圧から算定、作用荷重:鉛直土圧＋活荷重

TVカメラ調査と衝撃弾性波検査法をあわせることで、管路状況に適したよりきめ細やかな対策がとれるようになります。たとえば、規格値に対する劣化の度合い（健全度）や、埋設における安全性（安全度）がわかるようになるため、管路の適正な構成工法の選定に活用できます。
